Casparian strip

symplast pathway

apoplast pathway

cell wall

cell membrane

facilitated diffusion

transmembrane pathway

Endodermis

plasmodesmata

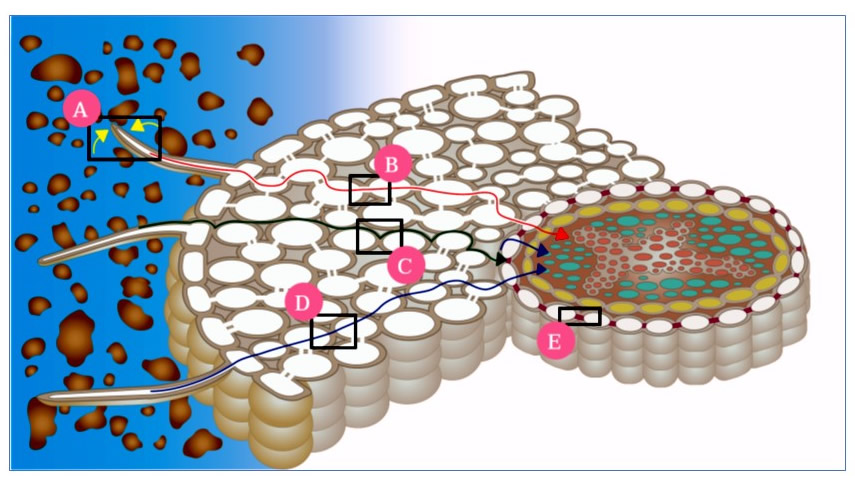

A.

น้ำ ในดินเคลื่อนที่เข้าสู่เซลล์ขนรากผ่านเยื่อหุ้มเซลล์ด้วยวิธีosmosis และ facilitated diffusion

B.

การลำ เลียงน้ำ แบบที่เรียกว่า symplast pathway เป็นการลำ เลียงน้ำ จากเซลล์หนึ่ง ไปสู่อีกเซลล์หนึ่งผ่านทาง plasmodesmata เข้าสู่เซลล์ชั้นในจนถึงไซเล็ม

C.

การลำ เลียงน้ำ แบบที่เรียกว่า apoplast pathway เป็นการลำ เลียงน้ำ ไปตาม cell wall หรือช่องว่างระหว่างเซลล์

D.

การลำ เลียงน้ำ แบบที่เรียกว่า transmembrane pathway เป็นการลำ เลียงน้ำ ผ่าน cell membrane ของสองเซลล์ที่ติดกัน

E.

บริเวณผนังเซลล์ของเซลล์บางชนิดมีสารซูเบอรินมาสะสมเป็นแถบเล็ก ๆ เรียกว่า Casparian strip พบที่บริเวณ endodermis โดยสะสมที่ผนังเซลล์เกือบทุกด้าน ยกเว้นด้านที่ขนานกับเอพิเดอร์มิส ทำ ให้น้ำ ไม่สามารถเคลื่อนที่ผ่านผนังเซลล์ด้านที่ มีซูเบอรินสะสมอยู่ได้
